Generation 3

详细介绍

经济多功能型

带输出轴或输出法兰的低背隙行星齿轮箱。LP+/LPB+ 第三代齿轮箱系列兼具最佳的质量和经济型精度。LPB+ 第三代特别适合紧凑型皮带传动。

型号和应用

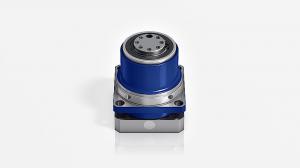

特性 LPGeneration 3
MF 型

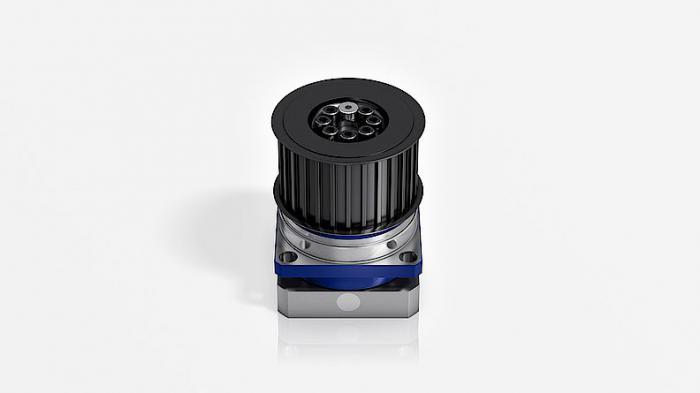

LPB+ Generation 3
MF 型
功率密度 ++ ++

高定位精度

+ ++
高输入转速 ++ ++
扭转刚度 + ++
节省空间的设计 ++ +++

技术数据

    LPGeneration 3
MF 型
LPBGeneration 3
MF 型
速比 i 3 - 100 3 - 100

最大回程间隙

jt [arcmin] 标准 ≤ 8 标准 ≤ 8
最大加速力矩
(每小时最多循环 1000 次)
T2B [Nm] 13 - 500 37 - 305
最大输入转速n n1Max [rpm] 8000 6000

可选组件


  LP+ Generation 3
MF 型
LP+ Generation 3
MF 型
输出轴形式
光轴
平键轴
法兰
输入轴形式
安装电机版本
型号
食品级润滑 a) b)
配件
联轴器
齿条
小齿轮
皮带轮
B5 法兰

a) 功率降低:如有需要、技术数据可索取
b) 请联系 WITTENSTEIN alpha
